1　概要

Geo-Stickに搭載されているMEMS加速度センサでは、静的加速度である重力加速度が計測できます。この機能を使って、地震前後の建物の傾斜変化を調べることができます。

2　プリトリガ前と計測終了直前のデータを平均

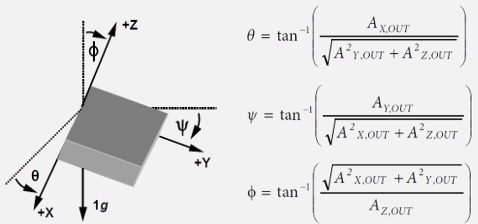

Geo-Stickの傾斜は次式で表されます（AnalogDevice社のアプリケーションノートより引用）。Aは加速度値です。RC造4階建の建物で計測された地震時の加速度時刻歴より、傾斜Φの変化を下図に示しました。地震時には加速度が加わるため、傾斜は正しく計測されませんが、プリトリガ前の4秒間とデータと計測終了前の4秒間の値それぞれの平均値を比較すると、下記のようになり、傾斜変化がないことがわかります。

プリトリガ前：0.011984　計測終了前：0.011994　差分：0.000010　（単位rad.）

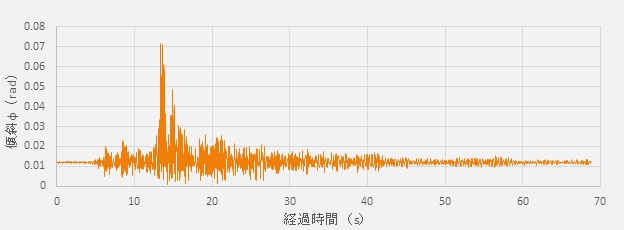

地震時の傾斜変化（2022/11/09 17:40:15、RC造4階建、4階床）

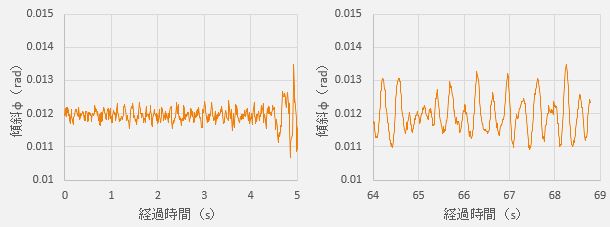

傾斜変化のうちプリトリガ前のデータ（左）と計測終了直前のデータ（右）

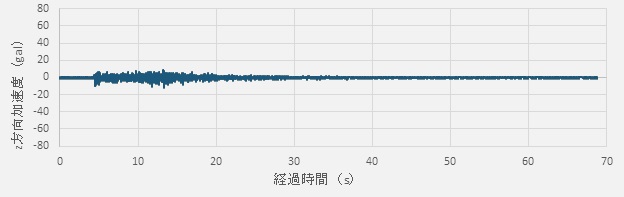

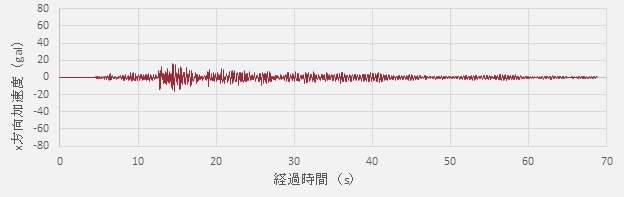

地震時の加速度時刻歴（2022/11/09 17:40:15、RC造4階建、4階床）
